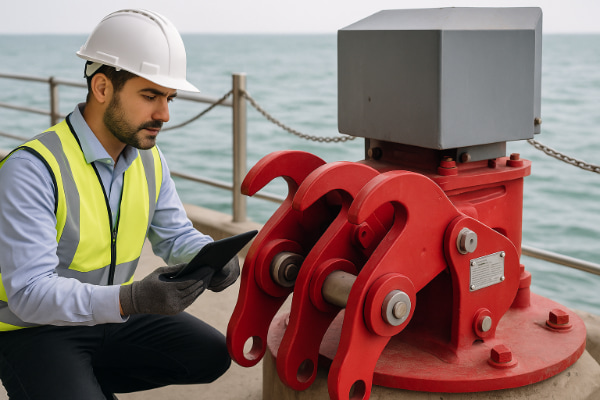

Mabilis na Paglabas ng Hook (QRH) Gabay sa Pag -inspeksyon para sa Ligtas na Mga Operasyon sa Pag -mooring

Ang mabilis na paglabas ng mga kawit (QRHS) ay mga kritikal na aparato sa kaligtasan sa mga modernong sistema ng pag -moor ng port. Ang kanilang pagganap ay direktang nakakaimpluwensya sa kaligtasan ng berthing, kahusayan sa pagpapatakbo, at kakayahan sa emergency na tugon. Ginamit man sa mga terminal ng LNG, mga jetties ng langis at gas, bulk berths, o mga terminal ng lalagyan, tinitiyak ang pagiging maaasahan ng QRH s sa pamamagitan ng wastong inspeksyon ay mahalaga para sa ligtas na operasyon sa dagat.
Ang gabay na ito ay nagbubuod ng mga pangunahing yugto ng inspeksyon, pamantayan sa pagtanggap, at mga karaniwang isyu upang suportahan ang mga operator ng port, mga kontratista ng EPC, at mga supplier ng kagamitan sa pagpapanatili ng mataas na pamantayan sa kaligtasan ng pag -mooring.

Bakit mahalaga ang inspeksyon ng QRH

Ang QRHS ay nakakaranas ng mataas na pag -igting ng pag -igting at nagpapatakbo sa mga kinakaing unti -unting mga kapaligiran sa dagat. Kung walang sistematikong inspeksyon, ang mga panganib ay maaaring kasama ang:

· Ang pagbagsak ng linya ng mooring dahil sa labis na pag -igting

· Ang pagpapapangit ng braso ng braso o pagkabigo sa mekanikal na pag -uugnay

· Maling pagbabasa ng pag -load mula sa mga may sira na sensor

· Ang pagkabigo sa kuryente o manu -manong paglabas sa panahon ng mga emerhensiya

· Ang mga depekto sa sangkap-patunay na mga depekto sa mga mapanganib na zone

· Premature corrosion mula sa hindi sapat na patong

Ang isang mahigpit na programa ng inspeksyon ay nag-aalis ng mga panganib na ito at tinitiyak ang pangmatagalang pagiging maaasahan ng pagpapatakbo.

Tatlong pangunahing yugto ng inspeksyon: taba, psi & sat

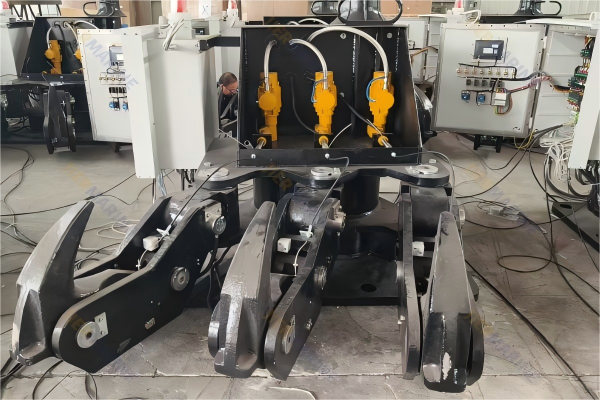

1. Fat - Pagsubok sa Pagtanggap ng Pabrika

Ginanap bago ang kargamento upang mapatunayan:

· Ang kawastuhan at dimensional na kawastuhan

· Mekanikal na pagganap ng manu -manong at paglabas ng kuryente

· Static at labis na pagsubok sa pagsubok

· Ang pagkakalibrate ng sensor at katatagan ng komunikasyon

· Ang pagsasaayos ng elektrikal at pagsabog-patunay

2. PSI-Pre-Shipment Inspection

Isinasagawa kapag nakumpleto ang produksyon:

· Inspeksyon ng Visual at Coating

· Pag -verify ng mga accessories, tool, at ekstrang bahagi

· Ang pag -iimpake, label, at pagkakumpleto ng dokumentasyon

· Pagsunod sa mga guhit at order ng pagbili

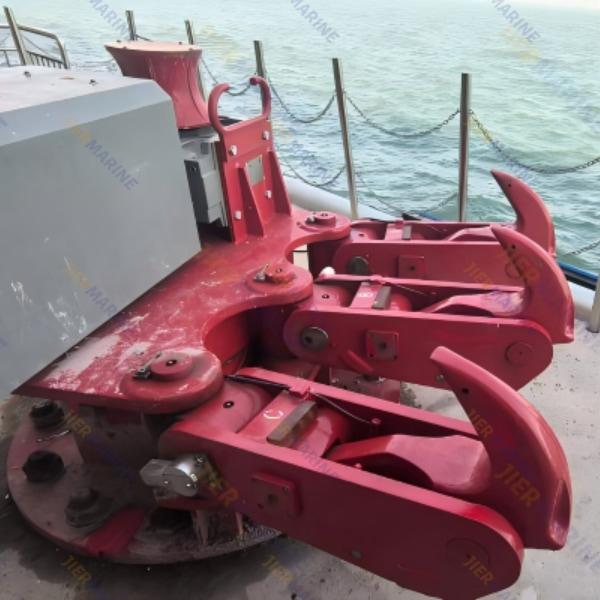

3. Sat - pagsubok sa pagtanggap sa site

Naisagawa pagkatapos ng pag -install sa port:

· Onsite functional na pagsubok ng bawat kawit

· Pagsasama ng Central Control System at mga tseke ng komunikasyon

· Manu -manong, electric, at emergency release test

· Ang pagpapatunay ng real-load at mga pagsubok sa paglabas ng pangkat

Sama -sama, taba + psi + sat masiguro ang pare -pareho na pagganap mula sa pagmamanupaktura hanggang sa pangwakas na operasyon.

Mga pangunahing item sa inspeksyon ng QRH

1. Structural & Visual Inspection

Dapat suriin ng mga inspektor:

· Mga Dimensyon kumpara sa Inaprubahang Guhit

· Hook braso, base frame, at kalidad ng pagpupulong ng pagpupulong

· Mga welds at pagtatapos ng ibabaw

· Proteksyon ng kaagnasan at kapal ng patong

· Pin, baras, at nagdadala ng pagpapadulas at paghigpit

· Ang katumpakan ng nameplate at serial number traceability

Ang isang malakas na istrukturang pundasyon ay nagsisiguro sa pangmatagalang tibay.

2. Pag -load at Pagsubok sa Pagganap

Karaniwang mga kinakailangan sa pagsubok:

· Static load test : 1.1 × swl, na gaganapin sa loob ng 10 minuto

· Overload Test : Hanggang sa 1.5 × SWL

· Electric release : ≤ 2 segundo

· Manu -manong Paglabas : Makinis at maaasahan

· Paglabas ng pangkat : naka -synchronize na operasyon sa maraming mga kawit

Ang mga pagsubok na ito ay nagpapatunay na ang system ay ligtas na gumaganap sa ilalim ng matinding mga kondisyon.

3. Inspeksyon ng Electrical & Explosion-Proof

Ang mga QRH ay madalas na nagpapatakbo sa mga mapanganib na lugar, kaya ang pagsunod sa mga pamantayang pang -internasyonal ay kritikal:

· IEC 60079 / ATEX / GB 3836 Certification

· Mga Marking-Proof Markings (hal.

· Elektronikong pagkakabukod ≥ 5 MΩ

· Proteksyon ng IP66 - IP67 para sa mga kondisyon sa labas

· Tamang mga kable, saligan, at gland sealing

· Functional logic ng mga emergency stop circuit

Ang mga pagkabigo sa elektrikal ay isang pangunahing kadahilanan ng peligro - ang paggawa ng yugto ng inspeksyon na mahalaga.

4. Pag -inspeksyon ng System ng Pagmamanman

Ang isang sistema ng pagsubaybay sa pag -load ay karaniwang may kasamang:

· Strain-type o compression load cell

· Lokal na Digital Display

· Komunikasyon ng RS485 / MODBUS

· Mga Sertipiko ng Pag -calibrate

· Katumpakan sa loob ng ± 1% fs

· Ang matatag na pagbabasa na walang pag -drift

Ang maaasahang pagsubaybay sa pag-load ay pinipigilan ang mapanganib na mga kondisyon ng over-tension.

5. Pag -verify ng Software & Control System

Para sa pinagsamang mga sistema ng pagsubaybay sa QRH:

· Ang real-time na display ng pag-load at mga curves ng takbo

· Logic ng alarma para sa labis na karga o pagkawala ng komunikasyon

· Mga pag -andar ng paglabas ng indibidwal at pangkat

· Ang pag -log ng data at pag -export ng rekord ng kasaysayan

· Modbus RTU/TCP o katatagan ng komunikasyon ng Ethernet

· Hindi ligtas na ligtas at disenyo ng kalabisan

Ang katatagan ng software ay isang pangunahing kinakailangan sa mga operasyon ng matalinong port.

Karaniwang mga isyu na natuklasan sa panahon ng inspeksyon

Ang karanasan ay nagpapakita ng madalas na mga problema tulad ng:

· Ang kapal ng patong sa ibaba ng mga pamantayan sa dagat

· Hindi tumpak o hindi matatag na pagbabasa ng cell cell

· Mismatched pagsabog-patunay na sertipikasyon

· Mga isyu sa de -koryenteng grounding o kalasag

· Matigas o naharang ang manu -manong mga paghawak sa paglabas

· Ang software ay hindi nag -synchronize ng data ng pag -load

· Pagkabigo sa paglabas ng emerhensiya

Ang pagkilala sa mga isyu ng maagang pinipigilan ang mga insidente ng downtime at kaligtasan.

Pagbuo ng isang karaniwang daloy ng pag -inspeksyon ng QRH

Ang isang kumpletong daloy ng trabaho ay dapat isama:

· Plano ng Inspeksyon at Pagsubok (ITP)

· Package ng QC Document : MTC, Mga Ulat sa Pag -calibrate, Mga Sertipiko ng Ex, Mga Wiring Diagram

· Ang nakaayos na checklist ng inspeksyon

· Fat + Sat Dual Verification

· Mga Rekord ng Photographic at Traceable Documentation

Ang isang pamantayang diskarte ay nagpapabuti sa transparency at tinitiyak ang pangmatagalang pagiging maaasahan.

Konklusyon

Ang inspeksyon ng QRH ay mahalaga para sa ligtas at mahusay na operasyon ng pag -moor. Sa pamamagitan ng pagpapatupad ng mahigpit na mekanikal, elektrikal, pagsabog-patunay, at mga pamantayan sa inspeksyon ng software, maaaring matiyak ng mga port:

· Ligtas na berthing at unbing

· Tumpak na pagsubaybay sa pag -load

· Maaasahang paglabas sa ilalim ng normal at mga kondisyon ng emerhensiya

· Pagsunod sa mga internasyonal na regulasyon

· Pinalawak na serbisyo ng serbisyo sa kagamitan

Habang lumilipat ang mga port patungo sa automation at digitalization, ang matatag na mga kasanayan sa inspeksyon ng QRH ay mananatiling isang pangunahing kinakailangan para sa kahusayan sa kaligtasan at pagpapatakbo. Kung mayroon kang anumang katanungan mangyaring makipag -ugnay sa amin.
