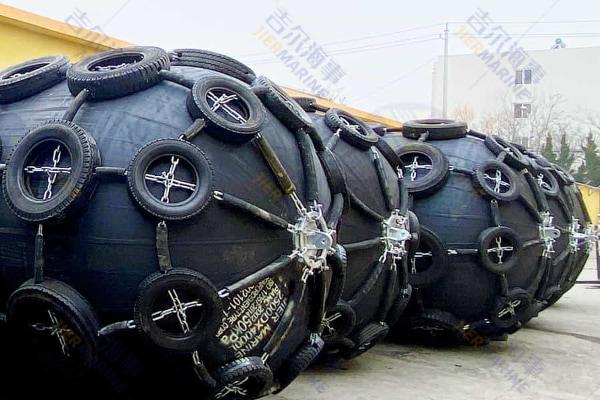

ISO 17357-2: Tinukoy ng 2014 ang mga kinakailangan para sa mababang presyon na lumulutang na pneumatic goma fender (≤7 kPa paunang presyon), kabilang ang clamped end type (≤2.3m diameter) at amag na uri ng pagtatapos (≥2.8m diameter). Tinutukoy nito ang mga pagtutukoy ng materyal, pamantayan sa pagganap (garantisadong pagsipsip ng enerhiya sa 60 ± 5% pagpapalihis), dimensional na pagpapaubaya, at mahahalagang pagsubok (pagtagas ng hangin, tibay, pagbawi ng compression). Tinitiyak ng pamantayan ang mga fender na ligtas na sumisipsip ng enerhiya ng berthing habang pinapanatili ang integridad ng istruktura sa mga kapaligiran sa dagat.
1. Mga Kinakailangan sa Mababang Pressure Fender
|
|

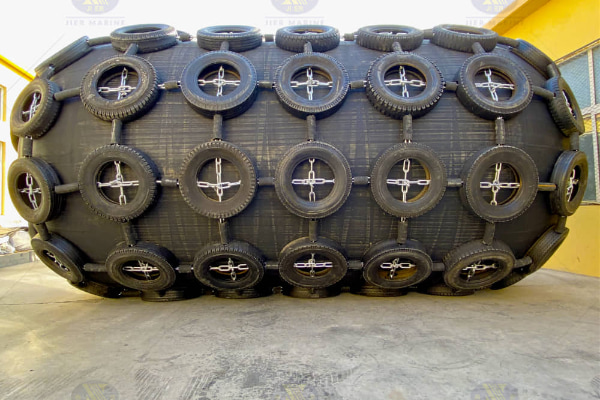

Uri ng Kinakailangan | Mga detalye |
| Clamped end kinakailangan | • Diameter ≤ 2.3m, Cylindrical Body na may Parabolic/Parcel Ends
• Maramihang mga paayon na bulkan na goma na pinahiran na mga panel ng tela • Ang
mga panel ng
panloob/panlabas na goma
na may sapat na lakas ng tsinelas
• Nagtatapos ng selyadong ng mga naka-clamp na mga kabaligtaran • 1.8-2.3m
: Dual-purpose valve
inflation na umaangkop sa pagbagsak ng seksyon |
| Mga Kinakailangan sa Pagtatapos ng Pagtatapos | • diameter ≥ 2.8m, cylindrical body na may hemispherical ends
• Mga pagbubukas para sa pagtatapos ng pagsasara ng pagtatapos
maramihang
mga
paayon na pinahiran na
mga
panel
ng
tela |
| Mga kinakailangan sa laki | • Ang mga sukat na hindi nakalista ay dapat masiyahan ang lahat ng mga kinakailangan
• Gumamit ng mga kinakailangan sa presyon ng susunod na mas malaking sukat ng diameter
• Halimbawa: 2.5m diameter ay gumagamit ng 2.75m na mga kinakailangan |
2. Pagganap
|
|
Tagapagpahiwatig ng pagganap | Mga kinakailangan |
| Pagtukoy sa Pagganap | • Garantisadong pagsipsip ng enerhiya (GEA)
• Ang puwersa ng reaksyon sa pagpapalihis ng GEA (± 10% na pagpapaubaya)
• Hull pressure sa gea deflection |
| Mga curve ng pagganap | • Ipakita ang ugnayan sa pagitan ng pagpapalihis %, puwersa ng reaksyon, panloob na presyon, at pagsipsip ng enerhiya
• Mula sa halaga ng gea matukoy point A sa curve
• Basahin ang kaukulang porsyento ng pagpapalihis (pagpapalihis ng gea)
• Kumuha ng puwersa ng reaksyon at presyon ng hull sa pagpapalihis na iyon |
| Pagganap ng fender | • Ang mga hulma at clamped end fender ay dapat masiyahan ang mga halaga ng Talahanayan 1
• Ang mga halaga ng GEA na nakuha sa (60 ± 5)% na pagpapalihis
• Ang pagpapahintulot sa puwersa ng reaksyon sa pagpapalihis ng GEA: ± 10%
• Ang pagganap ay maaaring kalkulahin gamit ang formula batay sa 8.1 Pagsubok sa Pagganap |
3. Pagkumpirma ng Prototype Fender Test Performance
|
|
Uri ng Pagsubok | Mga kinakailangan sa pagsubok |
| Pangkalahatang mga kinakailangan | • Ang bawat natatanging konstruksiyon/disenyo ay nangangailangan ng pagsubok ng prototype
• Ang mas maliit na diameter na may parehong mga pamamaraan
ng
disenyo/konstruksyon ay hindi nangangailangan ng pagsubok |
| Pagsubok sa Pagganap (Parallel Compression) | • Compress fender hanggang sa umabot ang enerhiya ng pagsipsip ng halaga ng GEA
• bilis ng compression ≤ 80 mm/min
• Record reaksyon ng reaksyon at panloob na presyon tuwing 5% pagpapalihis
• ulitin ang pagsubok nang dalawang beses sa 5-min na agwat; Gumamit ng Mga Halaga ng Mean
• Ang Fender ay nakakatugon
sa |
| Pagsubok sa Angular Compression | • Natutukoy ang pagpapapangit ng fender sa ilalim Angular na Paglo-load
ng
• Oversized Fenders: Maaaring Magamit ang Miniature-Size
Fender |
| Pagsubok sa tibay | • Minimum na 3,000 paulit-ulit na mga siklo ng compression mula sa orihinal na diameter hanggang sa maximum na pagpapalihis
• Walang mga bitak o nakakapinsalang mga depekto pagkatapos ng pagsubok
•
Walang pagbawas ng GEA na pinahihintulutan |
| Pagsubok sa pagbawi ng compression | • I-compress sa pagpapalihis ng GEA, hawakan ng 1 min, Paglabas ng Pag-load
• Dapat mabawi ang diameter> 97% ng orihinal na diameter sa loob ng 5 min
• Maaaring gumamit ng aktwal na laki o> 1/5 scale miniature fender |
| Pagsubok sa paglaban sa paglaban | • Ang ispesimen ay dapat gumamit ng parehong pinahiran na tela bilang pangunahing katawan ng fender
• isinasagawa bawat ASTM D751 na may tinukoy na tip ng distornilyador
• Minimum na lakas ng pagbutas: 890 N |
| Mga kondisyon ng pag -record | • Ang nakapaligid na temperatura at bilis ng compression ay dapat na maitala para sa lahat ng mga pagsubok |
4. Pagsubok at inspeksyon para sa mga komersyal na fender
|
|
| Uri ng Pagsubok | Mga kinakailangan |
| Pangkalahatang mga kinakailangan | • Pagsubok sa pagtanggap batay sa tinukoy na mga pagsubok at inspeksyon
• Ang tagagawa ay dapat magbigay ng sertipiko ng pagsunud -sunod at ulat ng pagsubok
• Ang bawat fender ay dapat na minarkahan ng pamantayang numero, presyon, laki, atbp. |
| Pagsubok sa materyal na katawan ng Fender | • Outer/Inner Rubber Coating Compounds na Nasubok bawat Talahanayan 2
• Item ng Pagsubok 1: Isinasagawa sa Bawat Compound Batch
•
Item ng
Pagsubok 2: Para sa Uri ng Pag-apruba ng Mga Bagong Rubber Formulation |
| Dimensional inspeksyon | • Isinasagawa sa paunang panloob na presyon
• haba ng pagpapaubaya: +10%, -5%
• Tolerance ng diameter: +10%, -5%
• Ang diameter ay sinusukat bilang average ng hindi bababa sa dalawang puntos sa seksyon ng kalagitnaan ng silindro |
| Pagsubok sa pagtagas ng hangin | • Isinasagawa sa lahat ng mga fender sa paunang presyon para sa 60 min
• perpektong gumanap sa kapaligiran-matatag na kapaligiran
• Pinakamataas na pinahihintulutang pagbagsak ng presyon: 10 MBAR
• Formula ng kabayaran sa temperatura: P₂ = P₁ × T₂/T₁ |
| Pagsubok sa presyon ng hydrostatic | • 10 minutong pagsubok sa apat na beses na presyon ng pagtatrabaho
• Walang pinapayagan na pagtagas ng tubig o mga depekto
• dalas: isa
bawat
20 fender ng bawat laki (o bawat order kung <20
) |
Table2-Mga Kinakailangan sa Low-Pressure Fender Rubber Coating Compound
| Pagsubok | Pagtukoy | Paraan ng Pagsubok |
| 1. Hindi nagagawang |
|
|
| Tigas | 60-70 IRHD | ISO 48 |
| Lakas ng Tenslie | > 14Mpa | ISO 37 |
| Pagpahaba sa pahinga | > 300% | ISO 37 |
| Set ng compression (24 h, 40) | <40% | ISO 815-1 |
| 2. Static Ozone Aging |
|
|
| 168 h, 20% extension, 50 pphma, 30 c | Walang nakikitang mga bitak | ISO 1431-1 |
Talahanayan 3-Mga Fender ng Low-Pressure Fenders Coated Textile
| Pagsubok ng item | Paraan ng Pagsubok | Kinakailangang halaga |
| 1. Paglaban sa Abrasion | FED-STD-191 Paraan 5306H22 gulong, 1 000 gload | 25 000 cycle min sa pagkakalantad ng mga thread, out.side tela lamang |
2. Breakingstrength (kn/50mm) Warp Weft | ISO 1421 | 875 min 1100 min |
3. Lakas ng Luha (n) Warp Weft | ISO 4674-1, Paraan B (solong luha) | 1110 min 1110 min |
4. Pagdikit ng amerikana ng ibabaw (n/50mm) Panlabas na takip Panloob na lining | ISO 2411 | 100 min 100 min |
