Laki ng hole at pagkalkula ng disenyo ng base plate para sa pag -install ng goma fender

Ang wastong hole sizing, pagpili ng bolt, at disenyo ng base plate ay kritikal para sa pag -install ng mga fender ng goma. Ang mga salik na ito ay hindi lamang matiyak ang ligtas na pag -install ngunit mapahusay din ang kahabaan ng buhay at epekto ng paglaban ng fender. Ang artikulong ito ay nagbibigay ng detalyadong mga kalkulasyon para sa laki ng butas at disenyo ng base plate sa pag -install ng goma ng goma, na tumutulong sa mga inhinyero at technician na makamit ang mahusay na pag -install.

1. Bakit kinakailangan ang isang base plate?

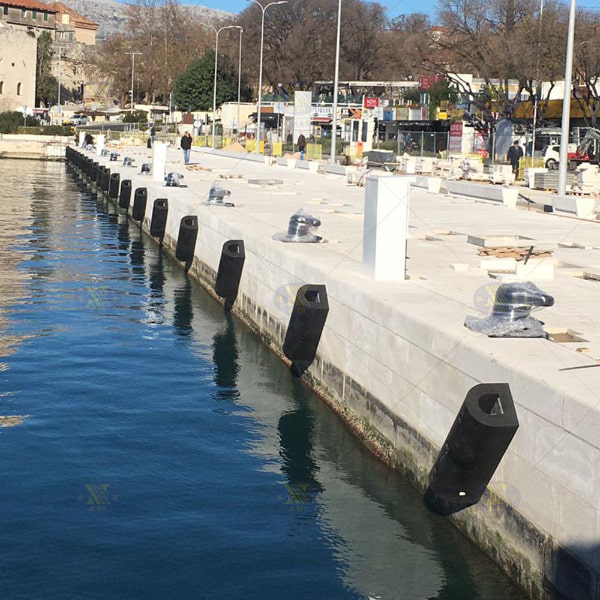

Ang base plate ay gumaganap ng isang makabuluhang papel sa pag -install ng mga fender ng goma. Ginagamit ito upang ma -secure ang fender sa mga pantalan, port, at iba pang mga istraktura, pamamahagi ng mga puwersa na kumikilos sa fender at pagpapahusay ng katatagan nito. Ang disenyo ng base plate ay direktang nakakaapekto sa paglaban ng compression ng fender, tibay, at pangkalahatang lakas ng pag -install.

2. Laki ng Hole at Pagpili ng Bolt

Ang laki ng butas at pagpili ng bolt ay mahalaga para sa katatagan ng pag -install ng fender. Ang diameter ng butas ay karaniwang 1-2mm na mas malaki kaysa sa diameter ng bolt upang matiyak ang tamang angkop at secure na pag-install.

Pagkalkula ng laki ng butas:

· Ang diameter ng butas (d_hole) : Ang diameter ng butas ay dapat na 1-2mm na mas malaki kaysa sa diameter ng bolt. Ang mga karaniwang laki ng bolt ay M12 o M16.

· Bilang at pamamahagi ng mga butas : Kadalasan, ang mga d-type fender ay nangangailangan ng 3-4 butas, habang ang mga square fender ay karaniwang may mga butas sa lahat ng apat na sulok para sa kahit na pamamahagi ng lakas.

Pagpili ng bolt at haba:

Ang haba ng bolt ay dapat matukoy batay sa kabuuang kapal ng fender at base plate upang matiyak ang isang ligtas na koneksyon.

3. Laki ng Plato ng Base at Pagkalkula ng Disenyo

Ang laki ng base plate ay dapat mapili batay sa lapad, kapal, at posisyon ng pag -install. Ang base plate ay hindi lamang nagbibigay ng sapat na suporta ngunit nakakatulong din sa pamamahagi ng pag -load.

Pagkalkula ng Laki ng Base Plate:

· Base Plate Width (w_plate) : Kung ang base plate ay inilalagay sa loob ng fender, ang lapad nito ay dapat na 90% -95% ng lapad ng fender; Kung nakalagay sa labas, dapat itong 105%-110%.

· Ang kapal ng base plate (t_plate) : karaniwang 6-8mm, depende sa mga kinakailangan sa pag-load.

· Haba ng Plate Plate (l_plate) : Ang haba ay karaniwang katulad ng taas ng fender o bahagyang mas mahaba.

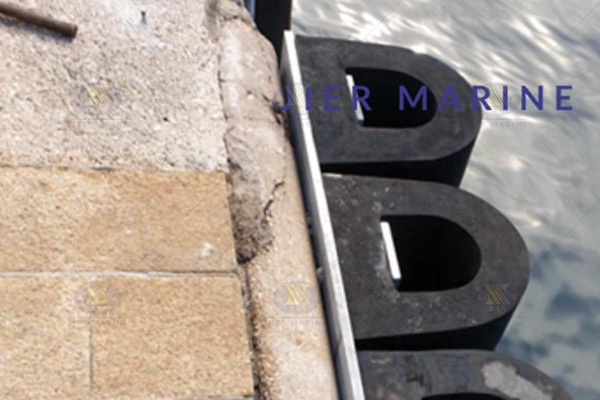

Base Plate Plate Hole Design:

Ang mga butas sa base plate ay dapat na nakahanay sa mga butas sa fender, at ang diameter ng butas ay dapat tumugma sa laki ng bolt.

4. Konklusyon

Ang pag -install ng mga fender ng goma ay nagsasangkot ng iba't ibang mga pagsasaalang -alang. Ang wastong hole sizing, pagpili ng bolt, at disenyo ng base plate ay mahalaga upang matiyak ang katatagan at kahabaan ng fender. Sa tumpak na mga kalkulasyon at na -optimize na disenyo, ang sistema ng fender ay maaaring gumana nang mahusay sa iba't ibang mga kapaligiran.
